Modulation Transfer Function eller "MTF" er et udtryk for et objektivs optiske ydeevne. Et MTF-diagram kan give dig en bedre forståelse af den optiske kvalitet af forskellige NIKKOR-objektiver og er god som reference, når du skal se efter og sammenligne objektiver. Der er MTF-diagrammer på websiderne for de enkelte NIKKOR-objektiver på webstedet Nikon Global.
Et MTF-diagram viser kontrasten og opløsningen for et objektiv fra midten til kanterne i forhold til et "perfekt" objektiv, der ville lade 100 % af lyset passere igennem. Kontrasten af et objektiv er vigtig, da den skal ses i forhold til objektivets opløsning.
Den foretrukne metode til at undersøge et objektivs optiske ydeevne er at bruge et MTF-diagram, hvor der benyttes en teoretisk formel til at optegne en kurve over ydeevnen og ikke subjektive holdninger, motivet, kameraets funktioner, software eller andre faktorer.
Y-aksen (den lodrette akse) på et MTF-diagram viser, hvordan lyser passerer gennem objektivet med en maksimal værdi på "1,0", hvilket angiver 100 % passage af lyset, selvom 100 % passage af lys ikke kan lade sig gøre, fordi glas ikke er 100 % transparent.
X-aksen (den vandrette akse) viser afstanden fra midten af billedet ud mod kanterne. "0" i nederste venstre hjørne repræsenterer således midten af objektivet, og tallene langs den nederste akse repræsenterer afstanden ud mod kanten af objektivet i millimeter.
Sådan aflæses et MTF-diagram

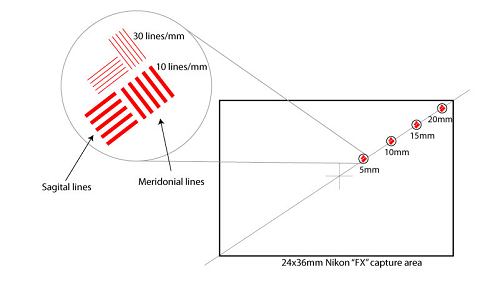

Et Nikon MTF-diagram viser to grupper af data: sagitale og meridoniale linjer.
De "sagitale linjer" (de ubrudte linjer) repræsenterer kontrastmål for linjepar, der løber parallelt med en diagonal streg i midten, der går lige igennem midten af objektivet fra nederste venstre hjørne til øverste højre hjørne.
"Meridoniale linjer" (de stiplede linjer) repræsenterer linjepar, der også ligger langs en imaginær linje fra midten af objektivet til kanten, men hvor disse linjepar ligger vinkelret på den diagonale linje.
Der er to grupper af testlinjer for hver sagital og meridonial værdi: en gruppe eller et linjepar pr. 10 linjer pr. mm og en anden gruppe pr. 30 linjer pr. mm. Det nederste linjepar (10 linjer/mm) vil generelt blive vist højere oppe på kurven end den mere udfordrende fine opløsning på 30 linjer/mm.
Det er generelt sådan, at jo højere og fladere linjerne er, desto bedre. De øverste linjer angiver en bedre kontrast (10 linjer/mm) eller opløsning (30 linjer/mm), hvor en fladere (venstre til højre) linje viser, at den optiske ydeevne er næsten det samme ved kanten af billedet sammenlignet med midten.

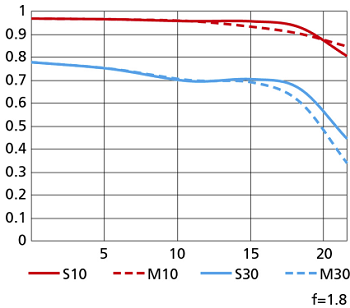

Herunder er et MTF-diagram for objektivet NIKKOR Z 35mm f/1.8 S. Når et objektivs ydeevne skal måles til et MTF-diagram, udføres Nikon-test med objektivet på maksimal blændeåbning (bredeste). Kontrasterne for de sagitale og meridoniale linjepar på forskellige punkter i forhold til objektivets midte aflæses og angives på diagrammet.
MTF-diagrammet består af måling af de sagitale og meridoniale linjer ved både 10 linjer pr. millimeter og 30 linjer pr. millimeter. Det giver et diagram med fire særskilte linjer.
Den røde 10 linje/mm (10 linjer pr. millimeter) angiver objektivets evne til at gengive lav rumlig frekvens eller lav opløsning. Den linje angiver objektivets kontrastværdier, og jo højere oppe og mere lige denne linje er, desto bedre, fordi jo højere oppe linjen vises, desto mere kontrast kan objektivet gengive. Den blå 30 linje/mm (30 linjer pr. millimeter) angiver objektivets evne til at gengive den højere rumlige frekvens eller højere opløsning. Denne linje står i forhold til objektivets opløsningsevne, og igen er det bedre, jo højere linjen ligger.
Linjen starten i venstre side af diagrammet, hvilket repræsenterer midten af objektivet. Efterhånden som linjen flytter sig til højre, angiver den kanten af objektivet, så du kan se, hvordan objektivets kontrast og skarphed ændrer sig fra midten til kanten af billedet.
Sådan bruges MTF-diagrammer til at bestemme objektivets bokeh-effekt
Et andet karakteristisk træk, der kan aflæses af MTF-kurven, er objektivets bokeh. Bokeh er et udtryk, der anvendes til at beskrive den slørede effekt på områder, der er ude af fokus, på et foto (yderligere oplysninger kan findes i vores artikel "Hvad er bokeh?" her). Bokeh-effekten varierer for hvert objektiv, og effekten påvirkes af kvaliteten af de anvendte dele af objektivet samt antal blændeblade i objektivet (jo flere blade, desto bedre en cirkel dannes der og dermed en bedre bokeh-effekt). Jo nærmere den ubrudte og den stiplede linje er på hinanden, desto blødere vil effekten uden for fokus være med et bestemt objektiv .
Objektivet ydeevne
Et MTF-diagram kan anvendes til at sammenligne to tilsvarende objektiver fra samme producent, men det kan være svært at sammenligne objektiver fra flere producenter på grund af forskellige test- og visningsmetoder. Desuden måler et MTF-diagram kun objektivets teoretisk optiske ydeevne. En lang række faktorer (kameraets billedsensor, kameraets softwareindstillinger, motivet, motivets og kameraets bevægelse i forhold til hinanden mv.) kan have en stor betydning for den endelige billedkvalitet, hvorfor MTF-diagrammer kun bør anvendes som et udgangspunkt, når man ønsker at sammenligne og købe objektiver. Det skal også nævnes, at der er andre aberrationer, der ikke gengives på et MTF-diagram, f.eks. lineær forvrængning (bøjning af lige linjer), kromatiske aberrationer, objektivets flare, vignettering (lyset falder fra kanten af billedet). Der er også andre faktorer, der skal tages højde for, når det overvejes at købe et objektiv, f.eks. størrelse, vægt, hvor nemt det er at transportere, tæt fokusafstand, vibrationsreduktion.
