Soczewka Fresnela (PF)

Soczewka Fresnela (Phase Fresnel, PF) stosowana razem ze zwykłymi soczewkami szklanymi skutecznie kompensuje aberrację chromatyczną i refleksy. Wykorzystanie soczewki Fresnela pozwala inżynierom firmy Nikon użyć mniejszej liczby soczewek, dzięki czemu obiektywy są lżejsze i mniejsze.

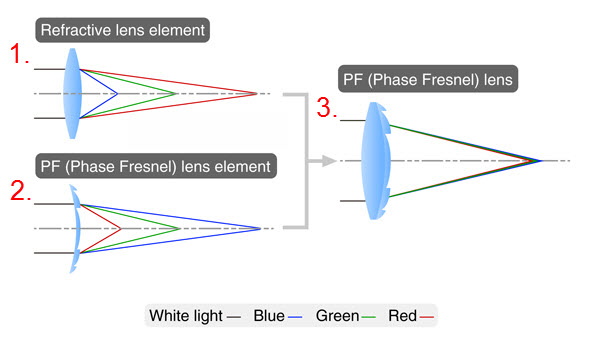

Kompensacja aberracji chromatycznej przy użyciu soczewki Fresnela
1. Im większa długość fal, tym dalej znajduje się ognisko.
2. Im krótsze fale, tym dalej jest ognisko.
3. Dzięki wzajemnemu znoszeniu się następuje kompensacja aberracji chromatycznej.

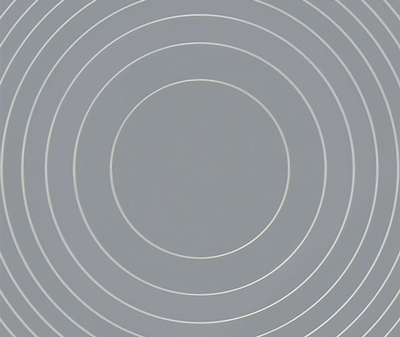

Schemat koncepcyjny obiektywu z soczewką Fresnela. Obiektyw wydaje się mieć wyrytą serię koncentrycznych kręgów.

Charakterystyka obiektywu z soczewką Fresnela wykorzystującego zjawisko dyfrakcji powoduje, że gdy w kadrze znajduje się silne źródło światła lub do obiektywu wpada światło spoza kadru, w pewnych warunkach fotografowania na zdjęciach może pojawić się kolorowa flara w kształcie pierścienia. To zjawisko można zminimalizować przy użyciu funkcji PF Flare Control (Redukcja flar PF) w programie NX Studio.


Zdjęcie oryginalne


Po zastosowaniu funkcji PF Flare Control
